Самсунг А51 реболл процессора Samsung A51 - руководство

Введение

Ребол (reball) процессора - это сложная техническая процедура, которая заключается в полной замене шариковых выводов микросхемы. В случае с Samsung A51, эта процедура может потребоваться при различных неисправностях, таких как проблемы с загрузкой, случайные перезагрузки, перегрев или полное отсутствие признаков жизни устройства. В данном руководстве мы подробно рассмотрим весь процесс реболла процессора, необходимые инструменты и материалы, а также важные нюансы, которые нужно учитывать при выполнении работы.

Необходимые инструменты и материалы для реболла процессора Самсунг А51

Оборудование

• Инфракрасная паяльная станция с верхним и нижним подогревом
• Термофен с регулировкой температуры
• Микроскоп с минимальным увеличением 60x
• Источник бесперебойного питания для паяльной станции
• Преднагреватель печатных плат
• Термопара для контроля температуры
• Вакуумный захват для манипуляций с чипом

Расходные материалы

• Паяльные шарики диаметром 0.4 мм для BGA
• Флюс для BGA пайки (рекомендуется Amtech NC-559-V2-TF)
• Изопропиловый спирт высокой очистки (99.9%)
• Жидкость для удаления флюса
• Трафарет для реболлинга, соответствующий процессору Samsung A51
• Специальная термопаста для процессора
• Очищающие салфетки без ворса
• Каптоновая лента различной ширины

Подготовительный этап к реболлу A51

Диагностика

1. Проведите тщательную диагностику устройства для подтверждения необходимости реболла
2. Сделайте фотографии платы и расположения компонентов для последующей сборки
3. Проверьте целостность платы на наличие механических повреждений
4. Измерьте напряжение на ключевых точках платы для исключения других неисправностей

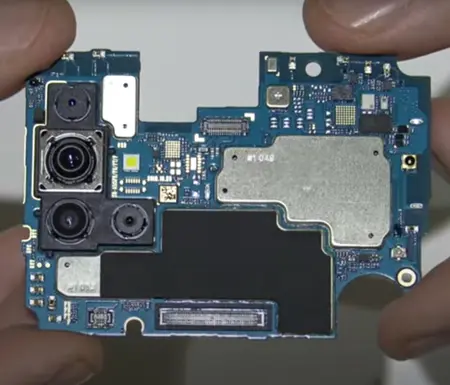

Подготовка платы к реболлу Samsung A51

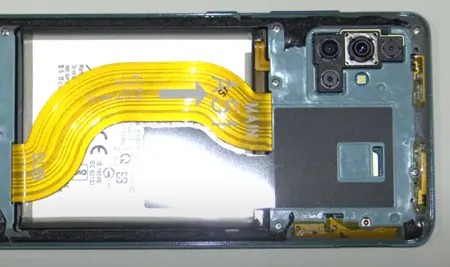

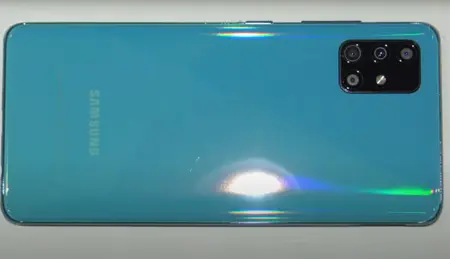

1. Произведите полную разборку телефона согласно сервисной документации
2. Очистите плату от старой термопасты и загрязнений
3. Снимите все экраны и защитные элементы вокруг процессора
4. Нанесите каптоновую ленту на чувствительные компоненты вокруг процессора

Процесс демонтажа процессора для реболла Samsung Galaxy A51

Предварительный нагрев

1. Установите плату на преднагреватель
2. Постепенно поднимайте температуру до 150°C
3. Контролируйте температуру с помощью термопары
4. Поддерживайте равномерный прогрев всей платы

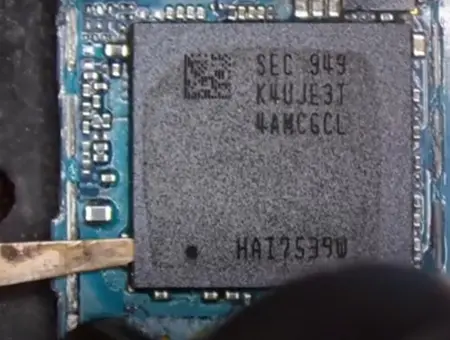

Снятие процессора

1. Установите температуру верхнего нагрева IR станции на 380°C
2. Направьте ИК излучатель на процессор
3. Дождитесь расплавления припоя (около 15-20 секунд)
4. Аккуратно снимите процессор вакуумным захватом
5. Поместите процессор на термостойкую поверхность для остывания

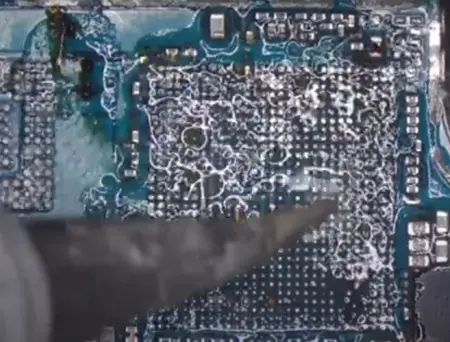

Очистка контактных площадок

Очистка платы

1. После остывания платы удалите остатки припоя с контактных площадок
2. Используйте специальную оплетку для снятия припоя
3. Очистите площадки от остатков флюса изопропиловым спиртом
4. Проверьте под микроскопом качество очистки
5. При необходимости повторите процесс очистки

Очистка процессора

1. Удалите старые шарики с процессора с помощью термофена
2. Очистите поверхность процессора от остатков припоя
3. Проверьте целостность контактных площадок под микроскопом
4. Произведите окончательную очистку изопропиловым спиртом

Процесс реболла Самсунг А51

Подготовка к реболлингу

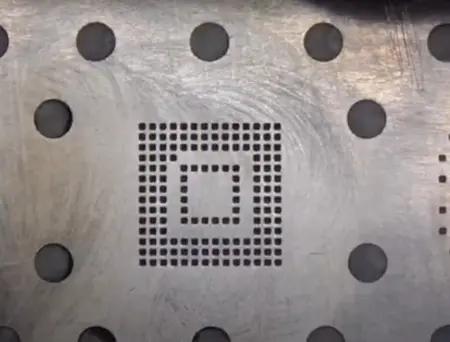

1. Установите трафарет для реболлинга
2. Убедитесь в точном совмещении отверстий трафарета с контактными площадками
3. Закрепите трафарет и процессор с помощью зажимов
4. Нанесите флюс через отверстия трафарета

Установка новых шариков

1. Насыпьте паяльные шарики на трафарет
2. Равномерно распределите их по всем отверстиям
3. Проверьте заполнение всех отверстий под микроскопом
4. Удалите излишки шариков

Пайка новых шариков

1. Установите температуру преднагревателя на 150°C
2. Постепенно повышайте температуру до температуры плавления припоя (около 230°C)
3. Выдержите при этой температуре 10-15 секунд
4. Медленно охладите процессор до комнатной температуры

Проверка качества перепайки процессора Samsung A51

Визуальный контроль

1. Проверьте под микроскопом форму и размер всех шариков
2. Убедитесь в отсутствии замыканий между шариками
3. Проверьте равномерность распределения шариков
4. Осмотрите на предмет дефектов пайки

Подготовка к установке

1. Очистите поверхность процессора от остатков флюса
2. Проверьте чистоту контактных площадок на плате
3. Нанесите свежий флюс на контактные площадки платы
4. Подготовьте термопрофиль для пайки

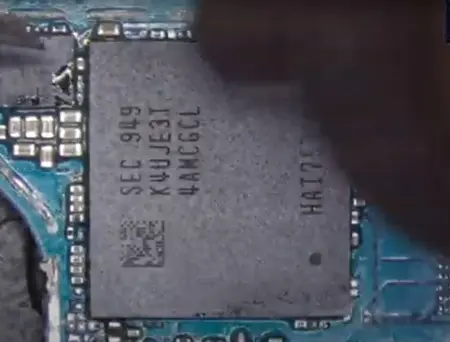

Установка процессора

Позиционирование

1. Точно совместите процессор с контактными площадками на плате
2. Зафиксируйте положение процессора
3. Проверьте правильность ориентации
4. Убедитесь в отсутствии смещений

Пайка процессора Samsung A51

1. Установите температуру преднагревателя на 150°C
2. Постепенно повышайте температуру верхнего нагрева до 380°C
3. Контролируйте процесс плавления припоя
4. Выдержите температуру до полного расплавления всех шариков
5. Медленно охладите плату до комнатной температуры

Завершающий этап

Проверка качества монтажа

1. Проверьте все соединения под микроскопом
2. Измерьте сопротивление ключевых цепей
3. Очистите плату от остатков флюса
4. Нанесите термопасту на процессор

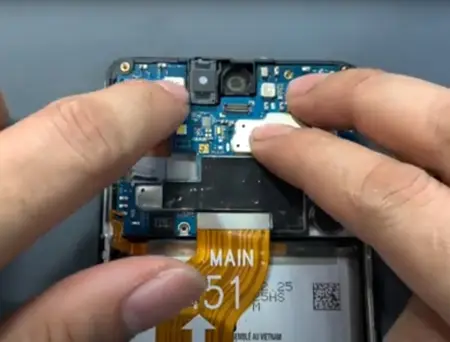

Сборка устройства

1. Установите все экраны и защитные элементы
2. Соберите устройство в обратном порядке
3. Проверьте правильность установки всех компонентов
4. Убедитесь в отсутствии посторонних предметов внутри корпуса

Тестирование

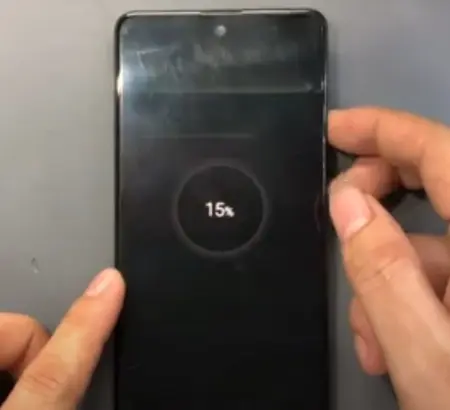

Первичная проверка

1. Подключите аккумулятор
2. Проверьте включение устройства
3. Убедитесь в отсутствии перегрева
4. Проконтролируйте работу всех основных функций

Комплексное тестирование

1. Проведите стресс-тест процессора
2. Проверьте стабильность работы при длительной нагрузке
3. Протестируйте все беспроводные интерфейсы
4. Проведите тест камеры и других периферийных устройств

Возможные проблемы и их решение

Типичные неисправности

1. Отсутствие загрузки после реболла

• Проверьте качество пайки всех выводов
• Убедитесь в правильности позиционирования процессора
• Проверьте температурный профиль пайки

2. Перегрев процессора

• Проверьте количество и качество термопасты
• Убедитесь в правильности установки экранов
• Проконтролируйте работу системы охлаждения

3. Нестабильная работа

• Проверьте качество пайки всех выводов
• Убедитесь в отсутствии замыканий
• Проверьте напряжение питания процессора

Профилактика проблем

1. Регулярно калибруйте паяльное оборудование
2. Поддерживайте чистоту рабочего места
3. Используйте только качественные расходные материалы
4. Соблюдайте температурные режимы пайки

Меры предосторожности

Техника безопасности

1. Используйте защитные очки при работе
2. Обеспечьте хорошую вентиляцию помещения
3. Используйте антистатический браслет
4. Соблюдайте правила работы с электрооборудованием

Защита компонентов

1. Не допускайте перегрева компонентов
2. Защищайте чувствительные элементы каптоновой лентой
3. Избегайте механических воздействий на плату
4. Соблюдайте чистоту при работе

Стоимость реболла Samsung A51

Цена реболла на данную модель составляет от 5000 рублей. Оплата производится, только если телефон работает. Мы даем гарантию на наши работы.

Заключение

Ребол процессора Samsung A51 - сложная техническая процедура, требующая специального оборудования, навыков и опыта. Успешное выполнение реболла зависит от тщательного соблюдения всех этапов работы, использования качественных материалов и правильной настройки оборудования. При соблюдении всех рекомендаций и мер предосторожности можно добиться высокого качества ремонта и восстановления работоспособности устройства.
