Перепайка процессора ПОКО Х5 Про 5Г
Введение
Реболл процессора – это сложная процедура восстановления мобильных устройств, при которой производится замена или переустановка BGA-компонентов, включая основной процессор. POCO X5 Pro 5G, как современное устройство средне-высокого ценового сегмента (около 30 000 рублей), требует особого подхода при ремонте. Стоимость реболлинга процессора для данного устройства начинается от 4500 рублей, что делает эту процедуру экономически оправданной по сравнению с покупкой нового телефона.
Технические характеристики POCO X5 Pro 5G
Перед началом работы с устройством важно понимать его основные характеристики:
- Процессор: Qualcomm Snapdragon 778G 5G (6 нм)
- Графический процессор: Adreno 642L
- Дисплей: 6.67" AMOLED, 120 Гц
- Память: 6/8 ГБ RAM, 128/256 ГБ ROM
- Операционная система: Android 12, MIUI 13 для POCO
- Батарея: 5000 мАч, быстрая зарядка 67 Вт
Процессор данного устройства имеет BGA-корпус с мелким шагом, что следует учитывать при планировании реболлинга.
Признаки неисправности процессора ПОКО Х5 Про 5г
Прежде чем приступать к реболлу процессора POCO X5 Pro 5G, необходимо убедиться, что проблема действительно связана с процессором. Типичными признаками являются:
- Устройство не включается или перезагружается самопроизвольно
- Сильный нагрев в области процессора
- Зависания и лаги при работе
- Артефакты на экране
- Невозможность загрузиться в режим Recovery или Fastboot
- Ошибки при установке обновлений
В случае с POCO X5 Pro 5G часто встречается проблема с отслоением шариковых выводов процессора после длительного использования или перегрева.
Необходимое оборудование и материалы для реболла POCO X5 Pro 5G
Для успешного реболлинга процессора POCO X5 Pro 5G потребуется:
Оборудование
- ИК-паяльная станция с верхним и нижним подогревом
- Термовоздушная паяльная станция
- Цифровой микроскоп или лупа с подсветкой
- Источник питания с регулируемым выходным напряжением
- Мультиметр для проверки цепей
- Ультразвуковая ванна для очистки платы
Расходные материалы
- Флюс для BGA-пайки (рекомендуется не содержащий галогенов)
- Паяльная паста для BGA компонентов
- Жидкость для отмывки флюса
- Изопропиловый спирт высокой чистоты
- Шарики для реболлинга (диаметр зависит от спецификации процессора)
- Трафарет для установки шариков
- Термопаста высокого качества
- Каптоновая лента для защиты окружающих компонентов
Подготовительные работы
- Диагностика устройства: Перед началом ремонта необходимо провести полную диагностику устройства, чтобы подтвердить неисправность процессора и исключить другие возможные проблемы.
- Резервное копирование данных: Если устройство включается, обязательно создайте резервную копию всех данных пользователя.
- Разборка устройства:
- Выключите устройство и извлеките SIM-карту и карту памяти
- Снимите заднюю крышку, отсоедините батарею
- Отключите шлейфы дисплея, камеры и других компонентов
- Извлеките материнскую плату
- Защита компонентов: Используйте каптоновую ленту для защиты чувствительных компонентов, расположенных рядом с процессором.
Процесс перепайки процессора POCO X5 Pro 5G

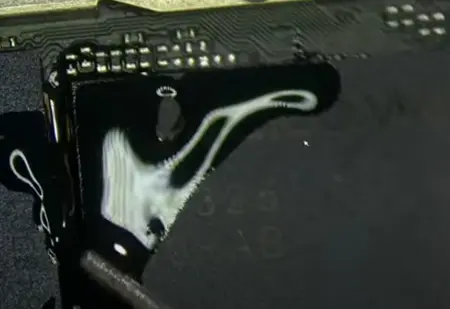

Этап 1: Демонтаж процессора
- Подготовка платы:
- Очистите область вокруг процессора от пыли и загрязнений
- Нанесите флюс на выводы процессора
- Демонтаж:
- Установите плату в ИК-станцию
- Настройте профиль нагрева согласно технической документации Snapdragon 778G
- Постепенно повышайте температуру до точки плавления припоя (обычно 217-221°C)
- После расплавления припоя аккуратно снимите процессор вакуумным пинцетом
- Охладите плату до комнатной температуры
- Очистка контактных площадок:
- Удалите остатки припоя с контактных площадок на плате
- Используйте оплетку для удаления излишков припоя
- Очистите площадки от остатков флюса изопропиловым спиртом
Этап 2: Подготовка процессора к реболлингу
- Очистка процессора:
- Удалите остатки припоя с контактной стороны процессора
- Поместите процессор в ультразвуковую ванну для тщательной очистки
- Просушите процессор при помощи термовоздушной станции (низкая температура)
- Установка новых шариков:
- Выберите трафарет, соответствующий расположению выводов процессора
- Нанесите флюс на контактные площадки процессора
- Расположите трафарет над процессором и зафиксируйте
- Распределите шарики по трафарету, убедитесь, что все отверстия заполнены
- Удалите излишки шариков
- Нагрейте процессор до температуры пайки для закрепления шариков
- После охлаждения снимите трафарет и проверьте качество реболлинга под микроскопом
Этап 3: Установка процессора на плату
- Подготовка платы:
- Нанесите флюс на контактные площадки платы
- Проверьте выравнивание и чистоту площадок
- Позиционирование процессора:
- Используя микроскоп, точно позиционируйте процессор на плате
- Обратите внимание на ориентацию (позиция 1 должна совпадать)
- Зафиксируйте процессор в правильном положении
- Пайка процессора:
- Установите плату с процессором в ИК-станцию
- Настройте профиль пайки с учетом особенностей POCO X5 Pro 5G
- Постепенно повышайте температуру до точки плавления припоя
- Поддерживайте температуру пайки в течение рекомендованного времени
- Плавно охладите плату до комнатной температуры
Этап 4: Проверка качества пайки
- Визуальная проверка:
- Осмотрите соединения под микроскопом
- Убедитесь в отсутствии мостиков между выводами
- Проверьте выравнивание процессора
- Электрическая проверка:
- Проверьте отсутствие коротких замыканий мультиметром
- Измерьте сопротивление ключевых цепей питания
Сборка и тестирование устройства
- Очистка платы:
- Удалите остатки флюса с платы
- Промойте плату изопропиловым спиртом
- Тщательно просушите
- Нанесение термопасты:
- Нанесите тонкий слой термопасты на процессор
- Установите теплоотвод, если он предусмотрен конструкцией
- Сборка устройства:
- Подключите батарею
- Подсоедините все шлейфы и разъемы
- Установите материнскую плату в корпус
- Соберите устройство в обратном порядке разборки
- Первоначальное тестирование:
- Подключите зарядное устройство
- Проверьте включение и загрузку
- При необходимости восстановите прошивку через режим Fastboot
- Комплексное тестирование:
- Запустите диагностические тесты (CPU, GPU)
- Проверьте стабильность работы при нагрузке
- Тест на нагрев устройства
- Проверка работы всех функций (связь, Wi-Fi, камера и т.д.)
Возможные проблемы и их решения
- Устройство не включается после реболлинга:
- Проверьте правильность сборки и подключения
- Измерьте напряжение на ключевых точках платы
- Проверьте цепи питания процессора
- Перегрев процессора:
- Проверьте качество нанесения термопасты
- Убедитесь в отсутствии короткого замыкания
- Возможно потребуется коррекция профиля энергопотребления
- Нестабильная работа:
- Проверьте качество пайки всех выводов
- Возможно потребуется повторный реболлинг с более точной настройкой параметров
- Артефакты на экране:
- Проверьте подключение шлейфа дисплея
- Убедитесь в отсутствии повреждений GPU-части процессора
Профилактика и рекомендации
Для предотвращения повторных проблем с процессором POCO X5 Pro 5G рекомендуется:
- Избегать перегрева устройства:
- Не оставлять на прямом солнце
- Не использовать под подушкой или одеялом
- Снимать защитный чехол при интенсивном использовании
- Регулярно очищать систему охлаждения:
- Удалять пыль и загрязнения
- При необходимости менять термопасту
- Обновлять программное обеспечение:
- Устанавливать официальные обновления MIUI
- Избегать неоптимизированных приложений
- Контролировать нагрузку:
- Закрывать неиспользуемые приложения
- Использовать режим энергосбережения
Экономическое обоснование реболлинга
Реболлинг процессора POCO X5 Pro 5G по цене от 4500 рублей является экономически выгодным решением, учитывая следующие факторы:
- Стоимость нового устройства составляет около 30 000 рублей
- Срок службы после качественного реболлинга может составить 1-2 года
- Сохраняются все пользовательские данные и настройки
- Отсутствует необходимость повторной настройки экосистемы
При этом важно учитывать, что успешность реболлинга зависит от:
- Квалификации мастера
- Качества используемых материалов
- Состояния других компонентов устройства
Заключение
Реболлинг процессора POCO X5 Pro 5G – технически сложная, но выполнимая процедура, которая позволяет восстановить работоспособность дорогостоящего устройства при значительной экономии средств. При правильном подходе и соблюдении технологического процесса устройство может прослужить еще длительное время без потери функциональности.
Важно понимать, что данная процедура требует специализированного оборудования и навыков, поэтому рекомендуется обращаться к опытным специалистам в сервисных центрах, специализирующихся на ремонте смартфонов высокого уровня сложности. Самостоятельный реболлинг без соответствующего опыта может привести к окончательной поломке устройства.
Стоимость услуги реболлинга процессора от 4500 рублей является обоснованной, учитывая сложность процедуры, необходимость использования дорогостоящего оборудования и высокой квалификации мастера. Фактическая стоимость может варьироваться в зависимости от региона, сложности случая и дополнительных работ, которые могут потребоваться в процессе ремонта.
